Typy łuków
System InorArch® obejmuje zestaw zdefiniowanych, zoptymalizowanych kształtów łuków żelbetowych, zaprojektowanych pod kątem wysokiej efektywności i dopasowania do różnych warunków terenowych.
Dostępne standardowe rozpiętości i wysokości sklepienia umożliwiają zastosowanie konstrukcji InorArch® zarówno w układach płytkich, jak i w obiektach wymagających dużej wysokości światła. Rozwiązania te pozwalają spełniać wymagania prześwitów dla wiaduktów drogowych, jak również zapewnić odpowiednią przepustowość hydrauliczną przy przejściach nad ciekami wodnymi.

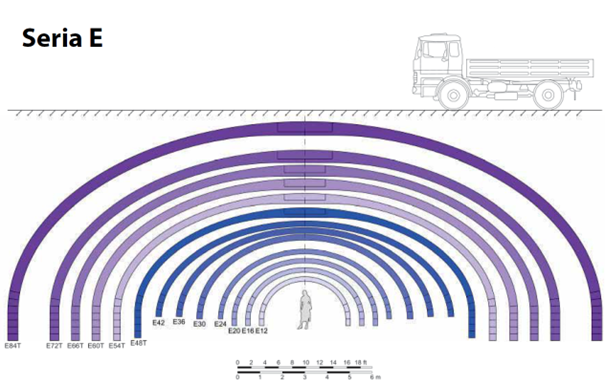

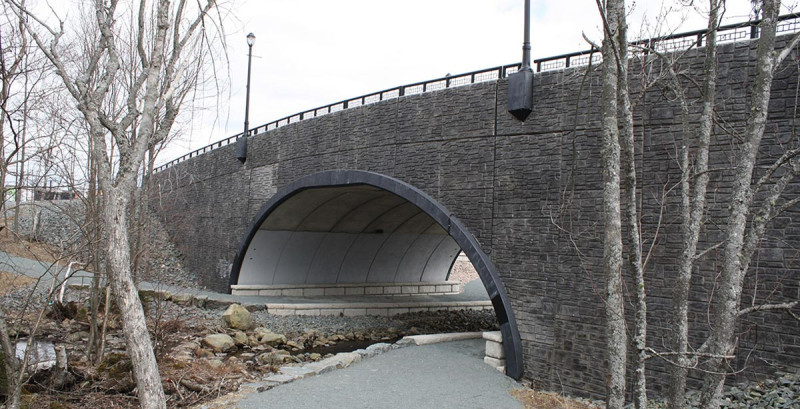

Seria E
Zakres rozpiętości:
3,7 m do 25,6 m
Single Leaf Arch — Łuk jednopłatowy
Dla mniejszych rozpiętości — do ok. 12,8 m — pojedynczy prefabrykowany element tworzy kompletny pierścień łuku.
Grubość przekroju betonowego pozostaje stała na całej długości elementu, co upraszcza produkcję i montaż.
Twin Leaf Arch — Łuk dwupłatowy
Dla większych rozpiętości — od 14,6 m wzwyż — jeden pierścień łuku tworzą dwa prefabrykowane elementy.
Grubość przekroju pozostaje stała, z wyjątkiem strefy szczytowej.
Połączenie obu elementów w kluczu łuku, czyli opatentowany crown joint, zawiera lokalne pogrubienie przekroju. Umożliwia to łatwe wykonanie monolitycznego połączenia betonowego na budowie — bez użycia szalunków.
Naziomy (Overfill Heights)
Standardowy zakres naziomu nad zwieńczeniem łuku wynosi:
od 0,6 m do 5,0 m.
Niektóre łuki InorArch® serii E mogą przenosić większe naziomy.
Takie rozwiązania niestandardowe są projektowane indywidualnie, zależnie od potrzeb inwestycji i warunków terenowych.

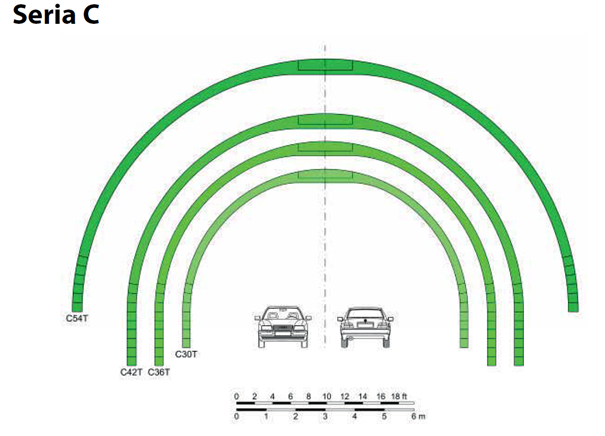

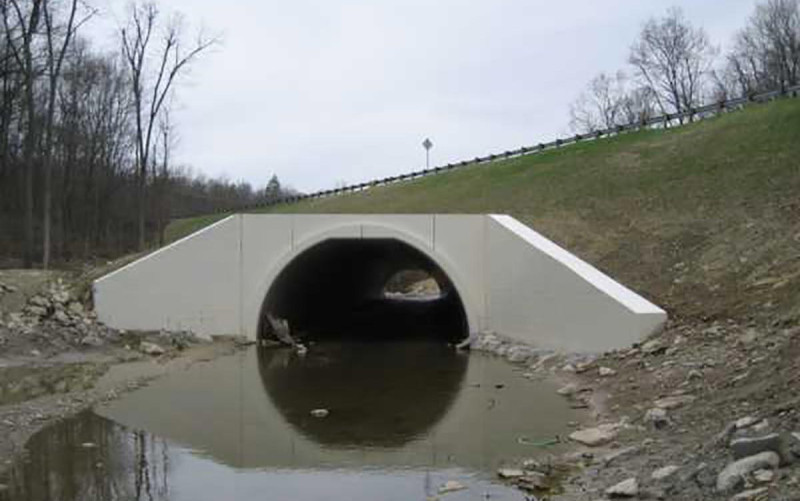

Seria C
Zakres rozpiętości:
9,1 m do 16,4 m
Twin Leaf Arch — Łuk dwupłatowy (H2)
Ze względu na gabaryty łuków o kształcie zbliżonym do kołowego oraz ograniczenia transportowe, dla wszystkich rozpiętości serii C jeden pierścień łuku tworzą dwa prefabrykowane elementy.
Grubość przekroju betonowego jest stała na całej długości elementu, z wyjątkiem strefy zwornika.
Połączenie obu części w kluczu łuku – opatentowany crown joint – posiada lokalne pogrubienie przekroju, co umożliwia wykonanie monolitycznego połączenia na budowie bez konieczności stosowania szalunków.
Naziomy (Overfill Heights)
Standardowy zakres naziomu nad zwieńczeniem łuku wynosi:
od 0,6 m do 5,0 m.
Jednocześnie łuki serii InorArch® C mogą przenosić znacznie większe naziomy – nawet do 10 m i więcej.
Takie zastosowania niestandardowe są projektowane indywidualnie dla konkretnej inwestycji.

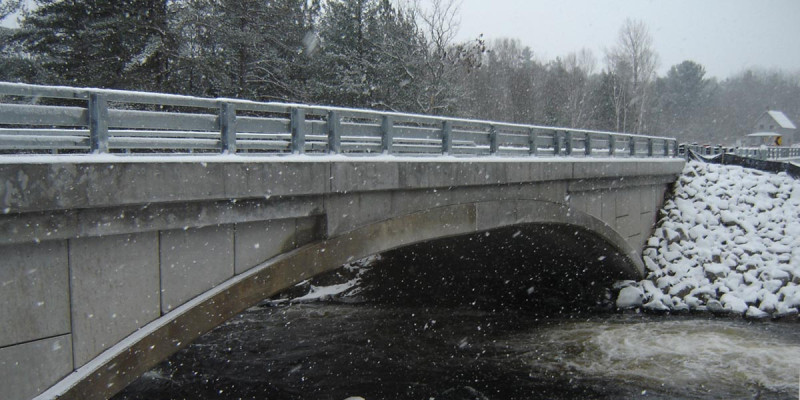

Seria T
Single Leaf Arch — Łuk jednopłatowy
Dla mniejszych rozpiętości — do ok. 12,5 m — kompletny pierścień łuku tworzy jeden prefabrykowany element.
Grubość przekroju betonowego pozostaje stała na całej długości elementu.
Twin Leaf Arch — Łuk dwupłatowy
Dla większych rozpiętości — od 15 m wzwyż — pierścień łuku składa się z dwóch prefabrykowanych elementów.
W tym wariancie grubość przekroju zwiększa się stopniowo w kierunku zwornika, aby umożliwić zastosowanie opatentowanego połączenia kluczowego (crown joint), łączącego oba elementy w monolityczną całość.
Naziomy (Overfill Heights)
Standardowy zakres naziomu nad zwieńczeniem łuku wynosi:
od 0,6 m do 2,0 m.
Fundamenty
Łuki serii InorArch® T przenoszą znaczne poziome siły rozporowe, dlatego wymagają specjalnie zaprojektowanych fundamentów.
Fundamenty dobiera się indywidualnie dla każdego projektu, na podstawie lokalnych warunków gruntowych i danych geotechnicznych.
