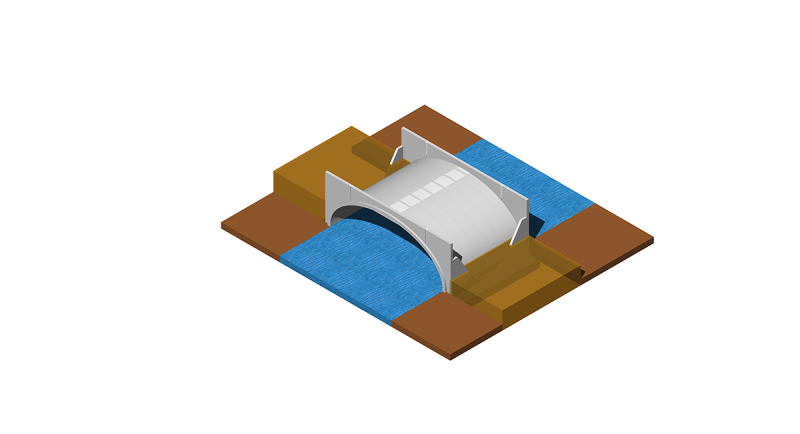

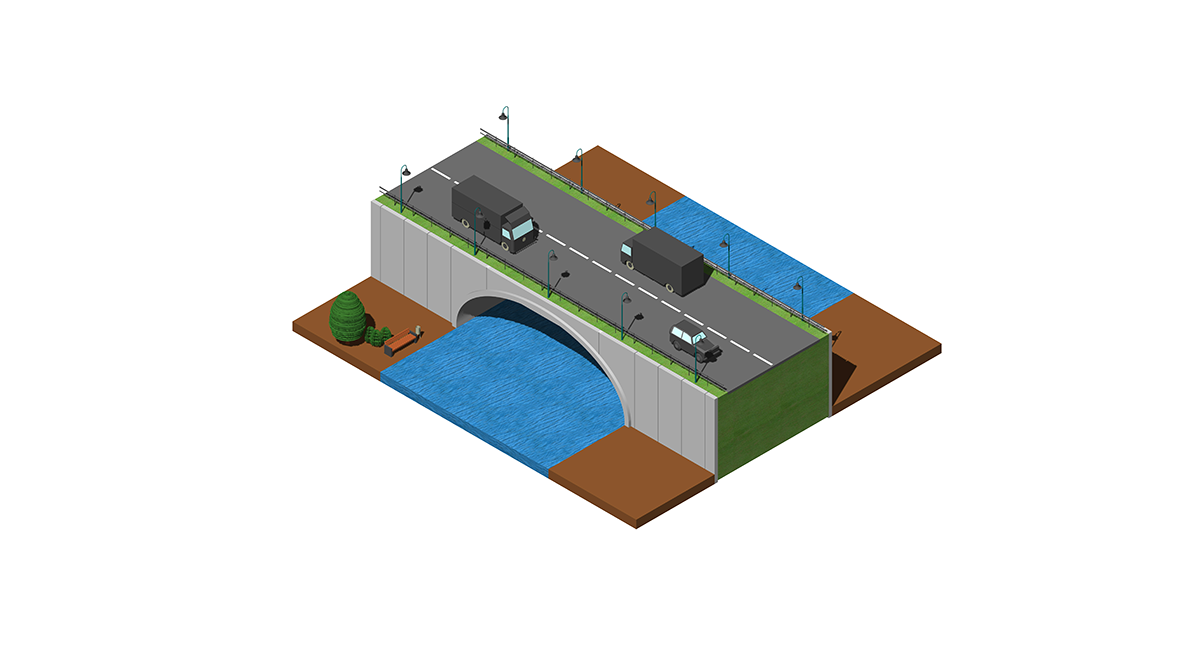

Standardowe ściany przyczółkowe InorArch®

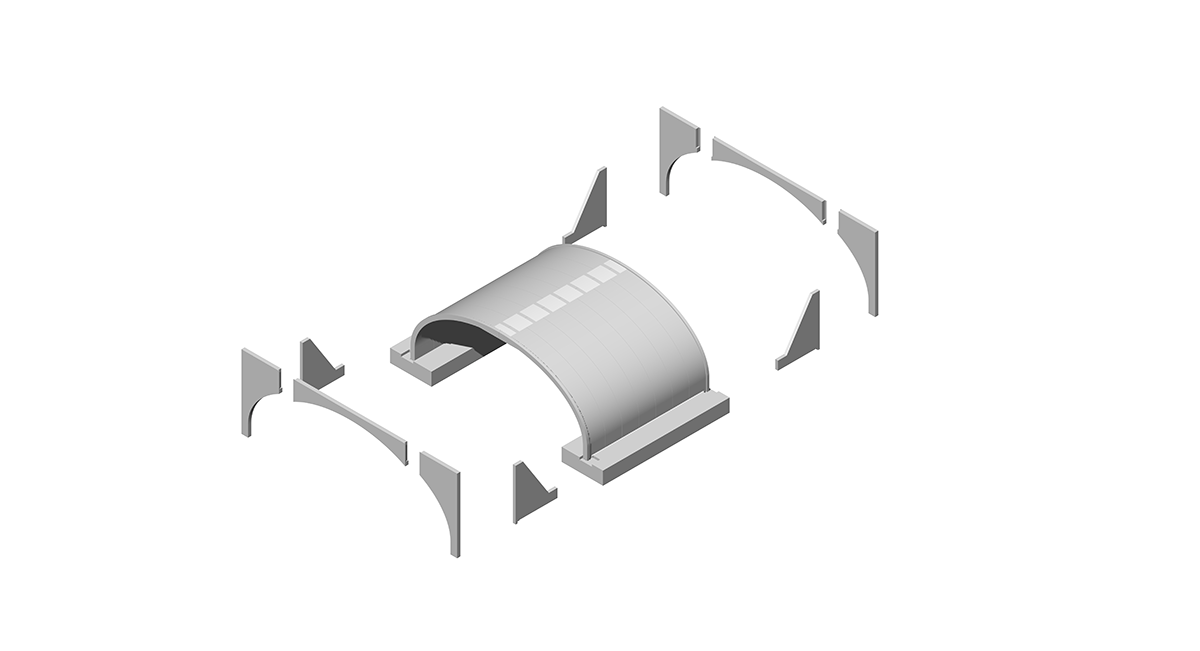

Segmentowa ściana przyczółkowa dla systemu InorArch® składa się z 2 lub 3 segmentów, opartych na końcowym elemencie łuku, który posiada również nawierzchniowy krawężnik zapewniający podparcie poziome.
Dodatkowo boczne segmenty ściany przyczółkowej są poziomo usztywnione za pomocą ścianek wspornikowych (wykonywanych prefabrykowanych lub monolitycznie).
Segmentowa ściana przyczółkowa uzyskuje swoją pełną stabilność po wykonaniu zasypki i osiągnięciu projektowanego naziomu.

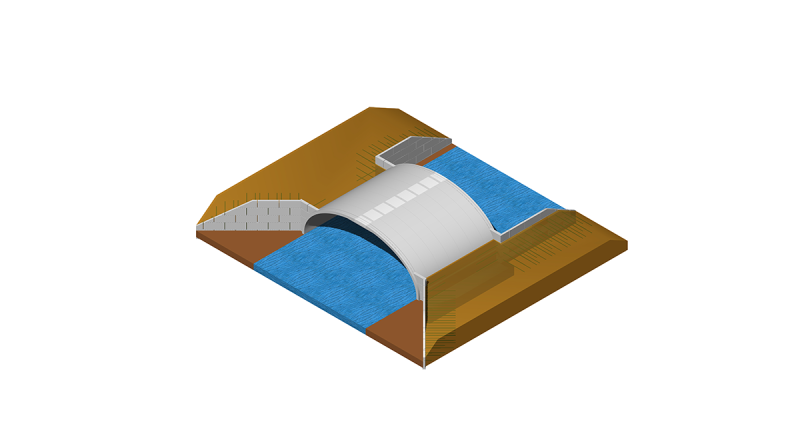

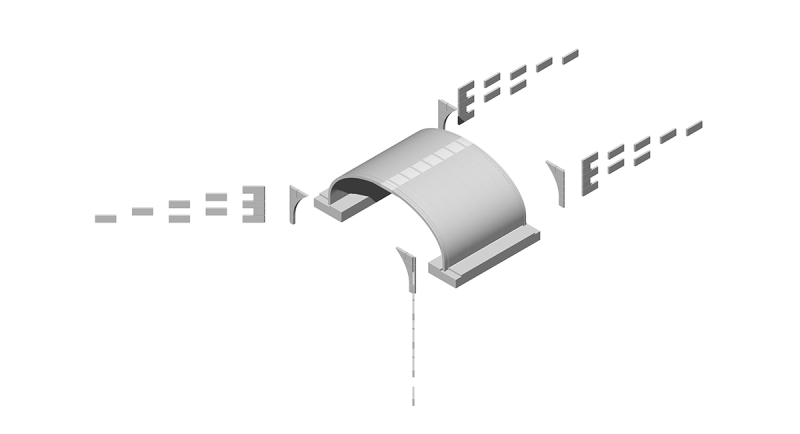

Ściany skrzydłowe i przyczółkowe typu MSE
Pełnowysokościowe lub modułowe ściany MSE są doskonałym uzupełnieniem konstrukcji łukowych InorArch®.
Ściany MSE są samonośne, co oznacza, że nie wymagają poziomego podparcia przez końcowy element łuku ani przez ścianki wspornikowe.
Końcowy element łuku InorArch® posiada specjalne wnęki pod ścianę MSE (spandrel recess), które umożliwiają estetyczne i konstrukcyjne połączenie obu systemów oraz maskują ewentualne niedoskonałości w strefie styku konstrukcji z gruntem.

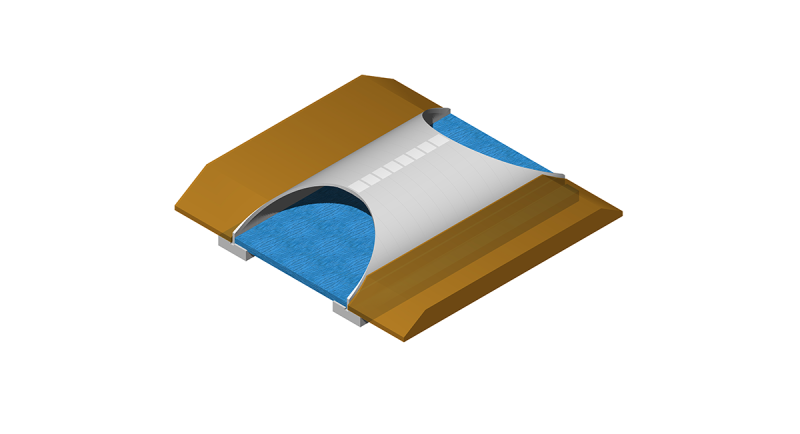

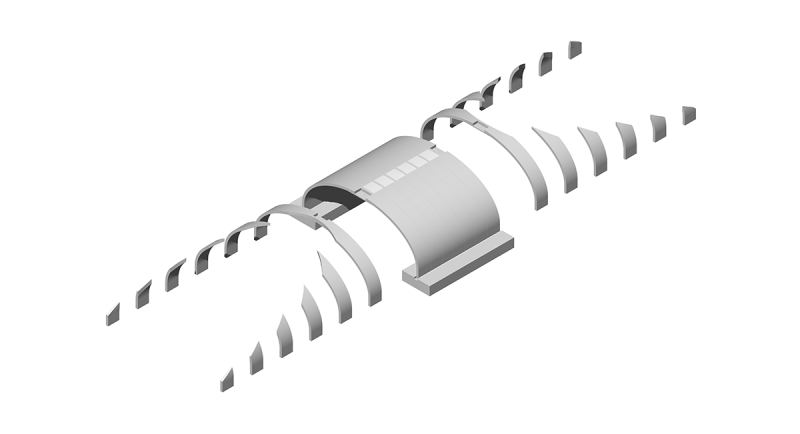

Zakończenia skośne (Bevelled Ends)
Rozwiązanie opracowane przez InorArch® pozwala kształtować skośne zakończenia łuku poprzez zastosowanie prefabrykowanych elementów łuku przyciętych pod odpowiednim kątem i połączonych monolitycznym złączem pętlowym wykonywanym na budowie.
Złącze pętlowe wywodzi się z wczesnych technologii InorArch®, a jego trwałość i odporność zmęczeniowa zostały potwierdzone w badaniach laboratoryjnych.
